AG32 内置的CPLD 的DMA功能如何实现？
作者：Robin 浏览： 发表时间：2025-10-31 15:27:32 来源：AGM
一、在AGM 的AG32 CPLD中实现DMA（直接内存访问）功能，其核心逻辑如下：

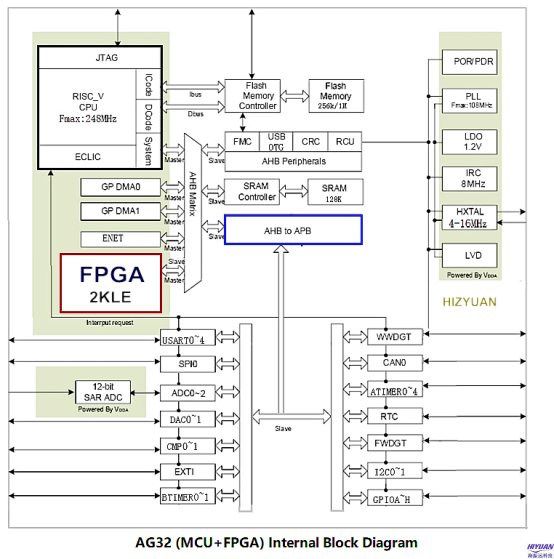

1、系统架构
•采用主从架构：MCU作为主设备，CPLD作为从设备
•交互方式：MCU通过访问寄存器的方式与CPLD进行通信
2、DMA配置流程
•在MCU端预先配置DMA控制器，设置读取CPLD中已准备数据的参数
•配置完成后，DMA控制器进入待命状态
3、数据传输过程
•当CPLD内部数据准备就绪后，主动触发DMA请求信号
•检测到DMA请求后，MCU的DMA控制器自动将CPLD中的数据搬运至MCU指定的RAM地址
4、完成确认机制
•每次数据传输完成后，DMA控制器会向CPLD发送一个Clear信号
•该信号标志本次DMA传输过程结束
•CPLD在收到Clear信号后，可准备下一次数据传输
5、工作模式特点
•对于CPLD而言，MCU主动读取数据和DMA自动读取数据的处理逻辑基本一致。
•主要区别在于DMA模式在每次读取后会多一个Clear信号确认过程
•该机制确保了数据传输的完整性和可靠性
二、实现示例说明
参考文档《7.cpld 中配合实现 mcu 的 dma 读取》中的样例代码包含两部分：
1、MCU端实现
•配置DMA读取功能
•为便于测试，MCU会向CPLD的另一个地址写入测试数据
2、CPLD端实现
•对MCU写入的数据进行缓存
•数据缓存完成后，触发DMA请求信号
•接收并处理DMA传输完成后的Clear信号
