灵矽微LS12D105T完全P2P替代AD9235
作者：Robin 浏览： 发表时间：2026-07-02 17:17:46
灵矽微LS12D105T属于单芯片、12位、20/40/65/80/105M MSPS模数转换器（ADC）系列，采用3V单电源供电，该系列均内置一个高性能采样保持放大器（SHA）和基准电压源。LS12D105采用多级差分流水线架构，内置输出纠错逻辑，可提供12位精度，并保证在整个工作温度范围内无失码。
得益于高带宽、真差分采样保持放大器（SHA），该芯片可以支持全差分输入信号也可以支持单端输入信号。

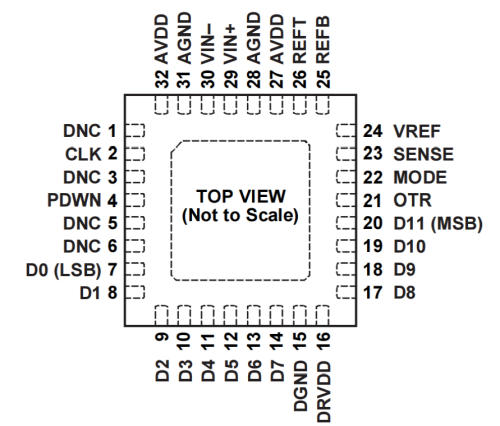

LS12D105，QFN32封装引脚分布图

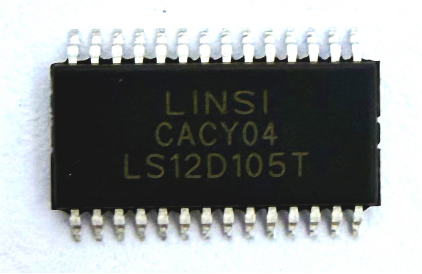

LS12D105T具有28引脚TSSOP和32引脚QFN（LFCSP）两种封装，与AD9235完全pin2pin兼容，客户无需更改已有的PCB板。

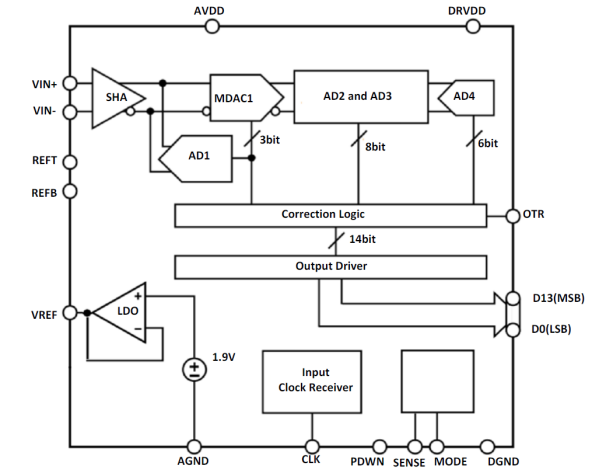

LS14D105的芯片原理框图
芯片特征
•模拟 AVDD 电源支持 2.85V 至 3.45V
•数字 DRVDD 电源支持 1.7V 至 3.45V
•ADC 内核：
- 采样速度是 5MSPS 至 105MSPS
- LS14D105：14 位分辨率
- LS12D105T：12 位分辨率
- LS10D105：10 位分辨率
•支持1.8V/2.5V/3V/3.3V 逻辑电平的并行CMOS输出数据接口
•支持单端输入或者全差分输入信号
•可调整的 ADC 满量程电压范围：1.2Vpp、1.6Vpp 和 2Vpp
•超低功耗:
- LS14D105：310mW
- LS12D105T：260mW
- LS10D105：220mW
•SNR 和 SFDR 特性：
- LS14D105 在输入频率 fin = 3.13MHz 时：SNR =69dB、SFDR = 86dB
- LS12D105T 在输入频率 fin = 3.13MHz 时：SNR =67dB、SFDR = 80dB
- LS10D105 在输入频率 fin = 3.13MHz 时：SNR =60dB、SFDR = 72dB
•-3dB输入信号带宽为 200MHz
•DNL和INL：
- LS14D105： DNL = ±0.75LSB ， INL=±1.5LSB
- LS12D105T：DNL = ±0.75LSB，INL= ±1LSB
- LS10D105：DNL = ±0.75LSB，INL= ±1LSB
•具有较低的失调电压：
- LS14D105：±1.5mV
- LS12D105T：±3mV
- LS10D105：±3mV
•支持输入信号的共模范围：0~2V 或 者0.6~2.4V

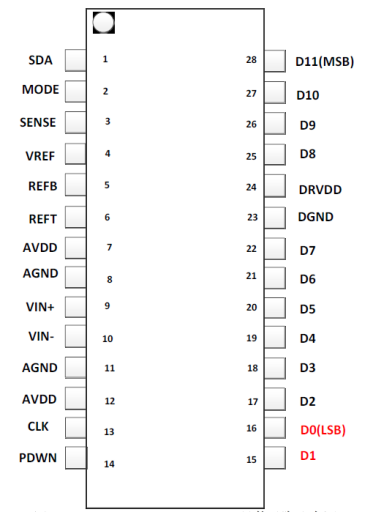

LS12D105T，TSSOP28L封装引脚分布图

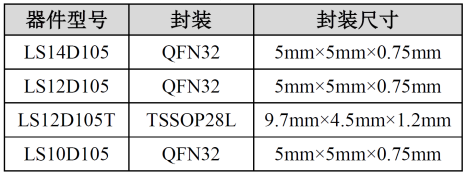

订购信息：
LS12D105T具有28引脚TSSOP和32引脚QFN（LFCSP）两种封装，与AD9235完全pin2pin兼容，客户无需更改已有的PCB板。
如需申请样品或者了解更多产品信息，请联系海振远科技获取。
